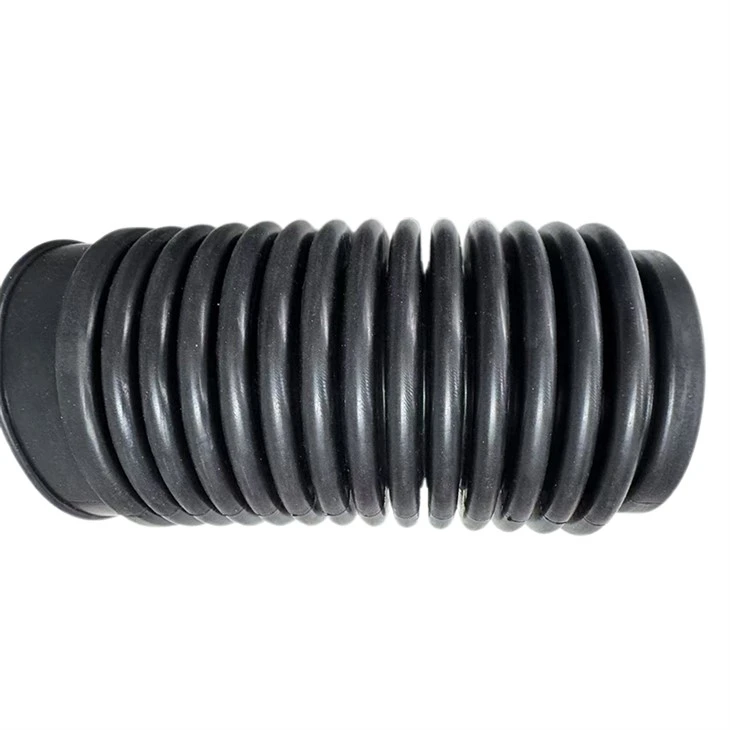

Силфонна конструкция
Силфонът е оформен като непрекъснато формовано гумено тяло с гъвкави извивки между двата му свързващи края. Всяка структурна секция допринася за контролирана деформация, като същевременно поддържа необходимата свобода около защитения компонент.
- Извито тяло - Повтарящите се извити секции осигуряват гъвкавата геометрия на стената, необходима за контролирано разширение, компресия и огъване.
- Преходни секции - Постепенните преходи между навивките спомагат за разпределянето на деформацията по меховете, вместо да концентрират движението в една точка.
- Крайни секции - Двата края могат да включват различни диаметри, стъпки, жлебове или монтажни профили според свързаните компоненти.
- Вътрешна хлабина - Вътрешната кухина може да се развие около движещия се компонент, за да се осигури достатъчна хлабина по време на работния му ход.
Каучуковата смес трябва да бъде избрана според течностите, температурата, експозицията на времето и механичните условия около маншона. Различните материали осигуряват различни характеристики на устойчивост и трябва да бъдат съобразени с действителната работна среда.
- NBR - Обикновено се разглежда, когато силфонът е изложен на минерални масла, грес и общи механични течности.
- EPDM - Подходящ за приложения, включващи вода, влага, озон, атмосферни влияния и излагане на открито, където маслоустойчивостта не е основното изискване.
- Силикон / VMQ - Може да се избере, когато гъвкавостта и температурната адаптивност са важни, включително избрани приложения за електрическа изолация.
- FKM - Разглежда се за среди, включващи масла, горива и избрани химикали, където се изисква по-висока устойчивост на течности.

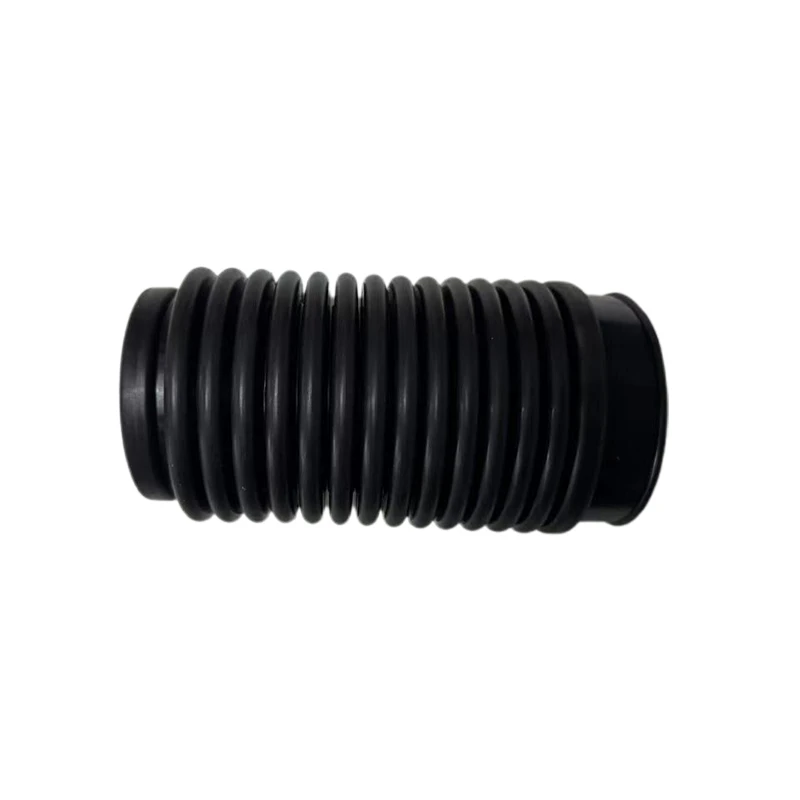

Производство на гъвкави гумени силфони по поръчка
Chaoyue разработва персонализирани гумени маншони за обхвата на движение, пространството за инсталиране и изискванията за свързване на монтажа на клиента. Разработването на продукта може да се основава на чертежи, проби, CAD данни или свързващи компоненти.
- Геометрия на навивката - Височината на навивката, стъпката, количеството и общият профил могат да бъдат разработени според необходимото движение и наличното пространство за инсталиране.
- Крайна конфигурация - Различни крайни диаметри, стъпаловидни секции, жлебове и монтажни интерфейси могат да бъдат включени в една и съща конструкция на силфона.
- Разработване на размерите - Общата дължина, вътрешната хлабина, профилът на стената и критичните монтажни размери могат да бъдат установени съгласно одобрената спецификация.
- Производство-базирано на проба - Съществуващите силфони могат да бъдат оценени като референции за разработване на профили, подготовка на инструменти, одобрение на мостри и последващо партидно производство.
ЧЗВ
Могат ли двата края на гумен маншон да имат различни размери на свързване?
да Могат да бъдат включени различни крайни диаметри или профили на свързване, когато свързаните компоненти изискват различни интерфейси.
Как мога да предотвратя прекомерно разтягане на маншон по време на монтаж?
Инсталацията трябва да поддържа маншона в рамките на определеното работно положение и диапазон на движение. Прекомерното удължаване, компресия или усукване по време на сглобяването може да постави допълнително напрежение върху извивките.
Може ли гумен маншон да работи в частично компресирано положение?
Може, при условие че монтираната позиция и работният ход остават в проектните граници. Наличната монтажна дължина и необходимото движение трябва да бъдат прегледани по време на избора на продукт.
